![バキュームロール、バキューム装置](https://www.toho-yogyo.co.jp/wp-content/uploads/2020/08/15-vacuum-scaled.jpg)
バキュームロール バキューム装置
バキュームロールは、バキューム装置との組み合わせで洗浄油などを強制吸引する不織布ロールです。ラインスピードのアップ、通板材に合わせた残油量の調整などが可能です。
特徴
- ラインスピードのアップ
不織布の特性である「毛細管現象」とバキューム装置による強制吸引の相乗効果で残油量を大幅に軽減しラインスピードのアップが可能です。 - 洗浄力の向上
残油量を大幅に軽減することが可能な為、洗浄油の吐出量を増やし、洗浄力を向上させることが可能です。 - 通板材に合わせた残油量の調整
インバーターでバキューム装置を制御している為、吸引力を微調整し通板材に合わせた残油量の制御(特許第 6340603号)が可能です。
用途
主な用途
製鉄・非鉄生産ラインでの用途
電解洗浄ライン・連続焼鈍ラインでの洗浄装置出側リンガーロールレベラー前後、リコイル前のオイルカットロール
自動車(ボディ)生産ラインでの用途
洗浄装置出側リンガーロール

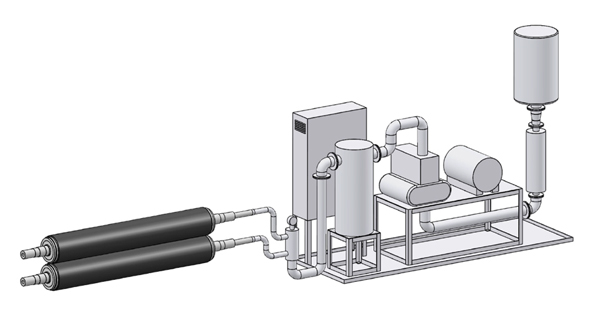

TOHO バキュームロールシステムユニット
自動車業界向け

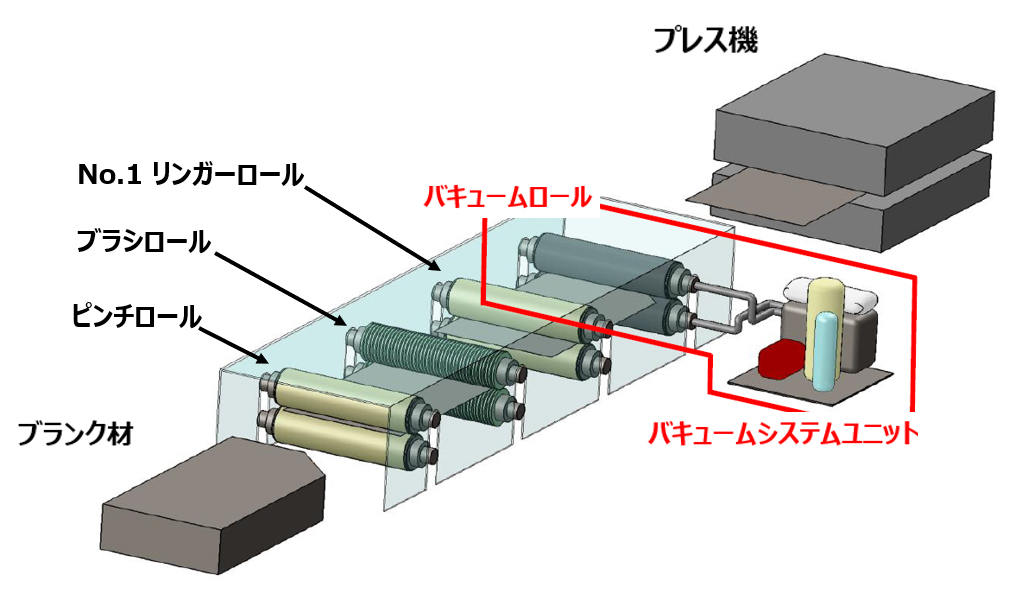

洗浄工程におけるTOHOバキュームロールシステムユニット
TOHO バキュームロールシステムユニット概要
所望する油膜厚を選択・決定すると以下のフローによって
所望した油膜厚がブランク材に形成されます。(特許第6340603号)
![所望する油膜厚を選択・決定するフロー](/wp-content/uploads/2021/01/vacuum_4.jpg)
*PID 制御(Proportional Integral Derivative Controller –比例積分微分制御)とは
産業用制御システムで広く使用されているフィードバック方式制御ループメカニズムです。
*制御通信:FL-net・CC-Link・Device Netなど
TOHO バキュームロールシステムユニットは空冷式真空ポンプを採用しています。
水・冷却装置・給排配管設備及びそれらに関連する運用とメンテナンスが不要です。
従来のバキュームロールシステムユニット
![従来のバキュームロールシステムユニット](/wp-content/uploads/2021/01/vacuum_5-1.jpg)
※冷却装置の設置及び給排管取り回しのスペースを確保する必要が有ります。
※冷却水による錆発生防止の為に、定期的にポンプ・冷却装置・給排配管の内部を清掃する必要が有ります。
TOHO バキュームロールシステムユニット
![TOHO バキュームロールシステムユニット](/wp-content/uploads/2021/01/vacuum_5-2.jpg)

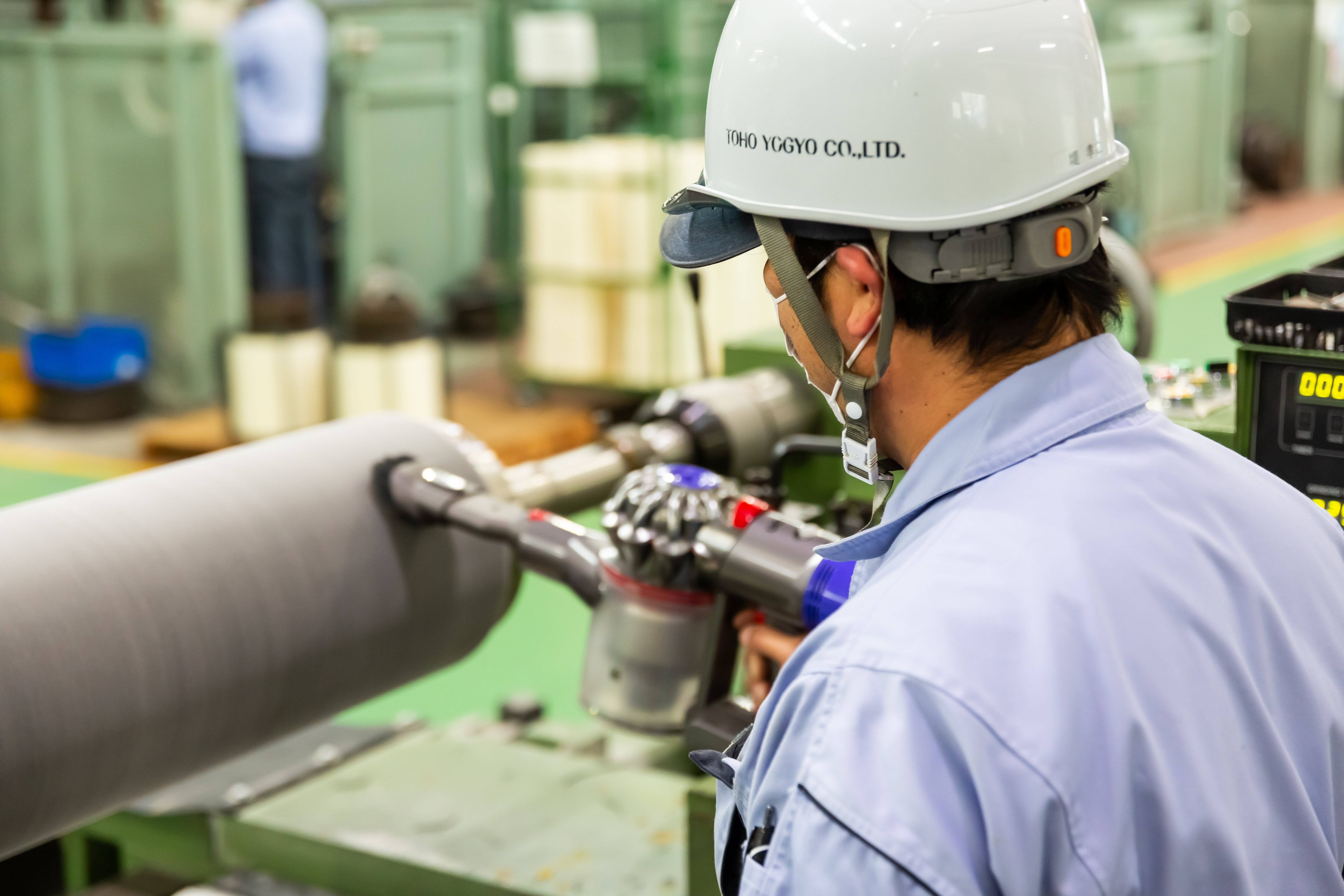

※バキュームロールの品質安定の為に定期的なドレス(表面研磨)をお勧めします。
生産性の改善と向上
![](/wp-content/uploads/2021/01/ArrowL.png)
簡易な操作と運用
生産ライン速度アップ
不良率の削減
マンパワーの削減
油・電力・水の節約
生産ライン速度アップ
不良率の削減
マンパワーの削減
油・電力・水の節約
![](/wp-content/uploads/2021/01/ArrowR.png)
運用とメンテナンスの手間の削減
![](/wp-content/uploads/2021/01/ArrowD.png)
TOHOバキュームロールシステムユニットは大幅なCO₂排出削減に貢献します
